WaveMonitor
Wave Monitor

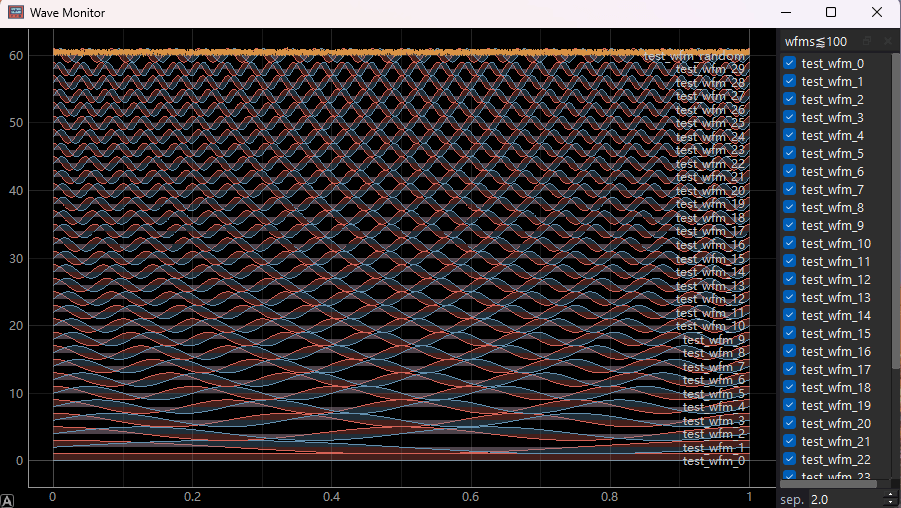

一个用于监视波形的简单图形界面（GUI）。
WaveMonitor 是主要的 Python 接口。
此外图形界面也支持鼠标拖拽、右键菜单和快捷键操作。
安装
pip install WaveMonitor
用例
from wave_monitor import WaveMonitor
import numpy as np
monitor = WaveMonitor()
monitor.autoscale()
monitor.clear()
t = np.linspace(0, 1, 1_000_001) # 1m pts ~= 1ms for 1GSa/s.
n = 20
i_waves = [np.cos(2 * np.pi * f * t) for f in range(1, n + 1)]
q_waves = [np.sin(2 * np.pi * f * t) for f in range(1, n + 1)]
for i, (i_wave, q_wave) in enumerate(zip(i_waves, q_waves)):
monitor.add_wfm(f"wave_{i}", t, [i_wave, q_wave])
monitor.autoscale()
monitor.add_wfm("wave_1", t, [i_waves[-1], q_waves[-1]]) # Replaces previous wfm.
monitor.add_note("wave_1", "re-writen")
monitor.remove_wfm("wave_10")
WaveMonitor 接口说明
-
WaveMonitor(create_window: bool = True)构造函数，会启动后台 I/O 线程并尝试连接到已有的 monitor 窗口。 如果没有窗口且
create_window=True则会尝试创建一个新窗口。 通过此方法创建的新窗口会在Python进程结束时被关闭（Windows限制）。 你也可以通过直接在终端中运行start-wave-monitor来创建窗口，相关的.exe文件在pip安装后就被自动创建了。 -
add_wfm(name: str, t: np.ndarray, ys: list[np.ndarray], dtype: np.float32 | None = np.float32) -> None添加或替换一个命名波形。
t为一维 numpy 数组（横轴），ys为与t形状相同的一组一维 numpy 数组（可多通道）。 函数是非阻塞的。 -
add_note(name: str, note: str) -> None给指定波形添加一条文本注释。
-
remove_wfm(name: str) -> None从图中移除指定名称的波形。
-
clear() -> None将所有波形设置为零。 为减少重复创建波形的开销，这不会从列表中删除波形。 你仍可通过界面右键将其移除。
-
autoscale() -> None缩放窗口视图。
-
disconnect() -> None断开与 monitor 窗口的连接。
-
connect(timeout_ms: int = 100) -> bool尝试建立到 monitor 的连接，返回是否成功。
-
find_or_create_window(log_level: Literal["WARNING","INFO","DEBUG"] = "INFO", timeout_s: float = 10) -> None连接到已有窗口或通过运行
start-wave-monitor启动一个新进程并等待其就绪。
